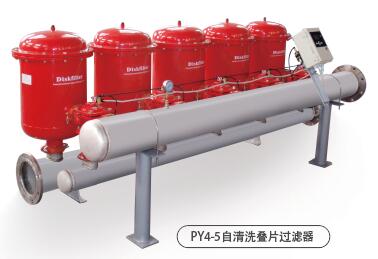

4”全自動疊片過濾器
全自動疊片過濾器自清洗疊片過濾器廣泛應用于工業、商業領域，如食品、紡織、冶金、塑料、醫藥、建材、造紙、工業及商業建筑的暖通空調系統、農業、水產養殖、灌溉、廢水處理、污水再生、市政供水、自來水廠、大型發電廠、化工企業、及應急情況過濾等領域，過濾等級按后級用水系統或設備對水質的要求、用水場合對水質的要求確定 。
過濾階段原理疊片式過濾器濁水通過過濾器進水口進入過濾器內，濁水經疊片濾芯表面通過疊片形成過濾，過濾疊片在彈簧力和水力的作用下被緊緊地壓在一起，雜質顆粒被截留在疊片交叉點，經過過濾的水從過濾器主管路中流出，此時三通反沖洗閥處于開啟狀態。
工作原理疊片過濾器的濾芯，疊片為雜質過濾載體，它由一組雙面帶不同方向溝槽的塑料盤片相疊加構成，其相鄰面上的溝槽棱邊便形成許許多多的交叉點，這些交叉點構成了大量的空腔和不規則的通路，這些通路由外向里不斷縮小。過濾時，這些通路導致水的過流，最終促使水中的雜質被攔截在各個交叉點上。把若干個盤片疊加安裝在過濾芯骨架上，在彈簧和進水的壓力作用下就形成了一個外松內緊的過濾單元。每個過濾單元中被彈簧和水壓壓緊的疊片便形成了無數道雜質顆粒無法通過的濾網，疊片寬度為12-14mm，疊片材質為優質工程塑料，耐磨性極高。輔以不銹鋼彈簧支撐，結構堅固。反沖水流沿疊片內壁切線方向自內向外沖洗疊片表面粘附的各種雜質，疊片在反沖洗水流的作用下作旋轉，保證所有污物均被有效洗凈并排出?？墒褂脮r(shí)間間隔和壓力差控制反沖洗的所有步驟。一旦設定完畢，即可長期使用。自動反沖洗過濾器在不中斷工作的情況下在數秒內完成整個自動反沖洗過程。采用這種過濾原理的過濾器在過濾和反沖洗時疊片間隙動態可變，對提高過濾性能、過濾水質非常有利， 又可大大減少反洗用水量，通常自耗水量約為0.25%。盤片上溝槽的不同深淺和數量確定了過濾單元的過濾精度。
反沖洗階段原理當達到一定的壓差時，或設定的時間內系統自動進入反沖洗狀態，控制器控制閥門改變水流方向，過濾器底部單向隔膜關閉主通道，反沖洗進入四組噴嘴通道，和噴嘴通道連接的活塞腔內的水壓上升，活塞向上運動克服彈簧對疊片的壓力，并在疊片組頂部釋放活塞空間，同時反沖洗水從四組噴嘴通道上面的噴嘴沿疊片切線的方向高速噴射，使疊片旋轉并均勻分開，噴洗水噴洗疊片表面，將截留在疊片上的雜質噴洗甩出。當反沖洗結束時，水流方向再次改變，疊片再次被壓緊，系統重新進入過濾狀態。
控制系統采用工業單片PLC自動控制，中文或英文顯示?？筛鶕?jù)壓差或定時控制過濾器自動清洗，并可手動、強制清洗?，F(xiàn)場可設定過濾時間、清洗時間。運行信號、清洗信號、故障信號輸出及485通訊接口。
自清洗疊片過濾器疊片過濾單元材質：增強塑料、碳鋼噴環氧樹脂、不銹鋼 管路材質：碳鋼噴環氧樹脂、不銹鋼
清洗裝置：不銹鋼 三通反沖洗閥：增強塑料、鑄鐵 密封圈：丁晴橡、膠硅橡膠 控制箱： PVC
4寸疊片過濾單元參數
進出口尺寸：4”
連接方式：溝槽卡箍
過濾單元外殼：碳鋼、不銹鋼
過濾面積：4250cm2
過濾精度： 50、100、200、400
工作壓力：0.25MPa—0.6MPa
反沖洗壓力：≥0.25MPa
反沖洗時間：10-40S
反沖洗的水耗：≤0.5%
水溫：5-60℃
選型參數表
| | 優良水質 | 一般水質 | 較差水質 | 很差水質 | 進出水管徑 |
| 過濾精度 (μm) | 200 | 100 | 50 | 200 | 100 | 50 | 200 | 100 | 50 | 200 | 100 | 50 | 外形尺寸見圖紙 |
| 型號 | 流量 (m3/h) |
| PY4-4 | 420 | 360 | 240 | 300 | 240 | 180 | 240 | 180 | 130 | 144 | 108 | 72 | DN200/DN250 |
| PY4-5 | 525 | 450 | 300 | 375 | 300 | 225 | 300 | 225 | 165 | 180 | 135 | 90 | DN200/DN250 |
| PY4-6 | 630 | 540 | 360 | 450 | 360 | 270 | 360 | 270 | 195 | 215 | 160 | 108 | DN250/ DN300 |
| PY4-7 | 730 | 630 | 420 | 520 | 420 | 310 | 420 | 310 | 230 | 250 | 185 | 126 | DN250/ DN350 |
| PY4-8 | 840 | 720 | 480 | 600 | 480 | 360 | 480 | 360 | 260 | 285 | 215 | 144 | DN300/ DN400 |
過濾等級參考
生活飲用水預處理，工藝用水，細管噴嘴保護 50um
循環水過濾，超濾設備保護給水處理預過濾 100um
循環水，中水處理，廢水處理 200um
原水水質分類說明
優良水質：城市自來水、從穩定的含水層抽取的井水
一般水質：循環冷卻水、經沉淀處理過的地面水、經過有效沉淀和完全生物篩過的排水
較差水質：從水質很差的含水層抽取的地下水、經過有效沉淀但未經過濾，有很少的生物處理的排水、有微生物大量繁殖的地面水。
很差水質：從很臟或富含鐵、錳的井中抽取的井水、受洪水影響且未經沉淀的地面水、未經沉淀及生物處理的排水。為保證過濾系統較好的工作狀態，此類水質需要進行預處理以提高一個等級。
疊片過濾系統運行
在過濾狀態下，濁水從濾芯外面通過疊片，過濾疊片在彈簧力和液力的作用下被緊緊地壓在一起，雜質顆粒截留在疊片交叉點，經過過濾的凈水從過濾器中流出。
當?shù)竭_(dá)一定壓差時或時間，系統自動進入反洗狀態，控制器控制閥門改變水流方向，反沖水壓使彈簧收緊，使疊片被松開，位于濾芯支柱上的噴嘴沿切線噴射，使疊片旋轉，將截留在疊片上的雜質沖洗甩出。
過濾系統有兩種運行狀態:過濾狀態和反沖洗狀態。
反洗模式1．內源清洗：利用過濾液的自身壓力反沖， 要求過濾出水壓力大于2.8公斤。
2．外源清洗，使用泵驅動進行反沖洗（可以是過濾清水，可以是其他來源清潔壓力水），泵的壓力大于3.5bar,流量為每15M3/H。
3．空氣輔助反沖，使用4.5-6bar的空氣驅動過濾液反沖洗，空氣流速約300L/M。
4．空氣輔助外源反沖，使用4.5-6bar的空氣驅動其他來源清潔液體反沖洗。
疊片過濾系統應用循環冷卻水過濾
空調冷卻水設備和儀器冷卻水產品冷卻水，防止熱交換器、管道、噴嘴、產品的堵塞和污染，保證熱交換效率,節水節能,提高冷卻水的濃縮比。
所有行業的冷卻循環水
噴嘴、熱交換器水過濾
清洗，沖洗水回用造紙用水回用工藝水回用儲水池清潔
去除水中雜質,保護設備、管道、噴嘴、產品等
冶金、汽車、采礦、造紙、食品飲料、機械、紡織等
軟化水系統應用
保護離子交換樹脂、下游樹脂捕捉
去除水中各種雜質有效保護樹脂,延長再生時間,節約反沖水和成本
鍋爐水處理水軟化和去離子處理
海水過濾
海水淡化預過濾海水養殖海水冷卻循環水
去除雜質和海水微生物活體,全塑系統耐腐蝕
海水淡水,海水養殖,海水冷卻循環水
廢水過濾
廢水直接過濾排放生物處理前過濾中水回用前過濾
降低水中顆粒性BOD，COD，降低水中雜質和有機活體(細菌海藻寄生蟲)
一般用水過濾
總進水噴洗水,清洗水工藝水,飲用水
去除水中雜質,使水達到應用要求,保護設備,管道,噴嘴,產品等
食品飲料,造紙,紡織,化工,采礦,電子和鑄造等
其它水處理系統預處理
水處理行業保護介質過濾器,過濾袋,濾芯
去除水中雜質,延長被保護水處理單元的反沖洗與再生時間和使用壽命,節約反沖水和更換成本
水處理行業
循環回用水過濾
清洗,沖洗水回用、造紙用水回用、工藝水回用、儲水池清潔
去除水中雜質,使水達到應用要求,保護設
備食品飲料,醫藥,汽車,電子,冶金,化工等
疊片過濾器特點精確過濾
可根據用水要求選擇不同精度的過濾盤片，有50微米、100微米、200微米、400微米等多種規格，過濾比大于85%。
徹底高效反洗
由于反洗時將過濾孔隙完全打開，加上離心噴射作用，達到了其他過濾器無法達到的清洗效果。每個過濾單元反洗過程只需10到30秒即可完成。
全自動運行，連續出水
時間和壓差控制反洗啟動。在過濾器系統內，各個過濾單元和工作站間按順序進行反洗。工作、反洗狀態之間自動切換，可確保連續出水，系統壓損小，過濾和反洗效果不會因使用時間而變差。
模塊化設計
用戶可按需取舍過濾單元并聯數量，靈活可變，互換性強?？伸`活利用現場邊角空間，因地制宜安裝占地少。
維護簡單
幾乎不需日常維護，檢查亦不需專用工具，可拆卸零部件很少 。
