HBD電動執行器系列

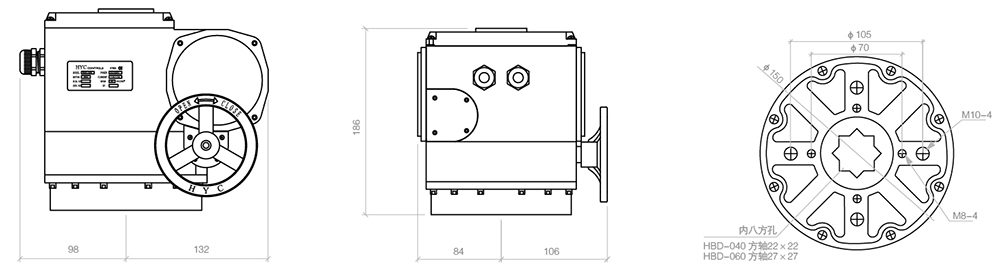

HBD系列性能參數及外型尺寸
| HBD-025 | HBD-040 | HBD-060 | HBD-100 | HBD-150 |
輸出扭矩 | 250N/M | 400N/M | 600N/M | 1000N/M | 1500N/M |
電機功率 | 40W | 75W | 90W | 90W | 110W |
開啟時間90° | 35s-90° | 35s-90° | 35s-90° | 105s-90° | 105s-90° |
回轉角度 | 0-270° | 0-270° | 0-270° | 0-180° | 0-180° |
安裝角度 | 任意安裝 | ||||
箱體材質 | 鋁合金壓鑄 | 鋁合金 | |||
質量 | 12.5KG | 12.7KG | 13.0KG | 33.0KG | 33.0KG |
防護等級 | IP67 |
|
|
|
|
環境溫度 | -20°C~+55°C | ||||
電源 | AC:110V、4C:220V、AC380V73P | ||||
標準配置 | 開關量程，無源信號，加熱、熱風循環、自動溫控。 | ||||
HBD執行器閥門選配表
執行器型號 | 輸出力矩 | 開啟時間 90° | 軟密封蝶閥 | 硬密封蝶閥 | 球閥 | 通風碟閥 |
HBD-025 | 250N/M | 38s-90° | DN150-200 | DN125-150 | DN80-100 | DN300-400 |
HBD-040 | 400N/M | 38s-90° | DN200-250 | DN150-200 | DN100-125 | DN400-500 |
HBD-060 | 600N/M | 38s-90° | DN250-300 | DN200-250 | DN125-150 | DN500-600 |
HBD-100 | 1000N/M | 105s-90° | DN300-350 | DN250-300 | DN150-200 | DN600-800 |
HBD-150 | 1500N/M | 105s-90° | DN350-450 | DN300-350 | DN200-250 | DN800-1000 |
因閥門種類繁多，各生產廠家生產的閥門扭矩都不一致，不同的使用環境。
因此，建議在選擇電動執行器型號時，應當根據閥門的實際扭矩加30%~50%作為閥門的工作扭矩。
系列

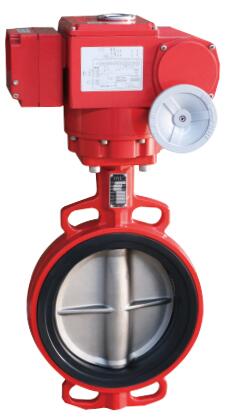

HBD系列電動執行器是新型設計的，用于球閥、蝶閥的電動執行器
小、輕、精、大扭矩是此電動執行器的特點，并有多項選項，能滿足客戶的工作需求
技術含量高，品質優越，性能可靠穩定
特點
優質鋁合金外殼
內外表面進行了陽極氧化處理，外表面進行了環氧樹脂、粉末涂層處理，防腐性能好
輸出扭矩：250-1500NM
電機可反轉，扭矩大，電流低
智能調速（不同閥位不同的速度調節）
防護性能：IP67
標準結構
帶手輪結構
安裝符合國際標準ISO5211（F07/F10）
標準產品為4個限位開關，2個標準開關，2個附加限位開關（干觸點）
智能溫控系統
熱風循環系統
防脫螺栓
標準顏色：紅色或藍色
選配件
電位計
高精度的齒輪直接與主軸結合，連接指示閥位
比例控制器
由電子遠程位置調節器組成
-輸入信號：4~20mA，或0~10DVC
-輸出信號：4~20mA，或0~10DVC
-可調節范圍：零8mA,開16mA
-位置回轉精度：0.5~1.5%（取決于安裝情況）
AC/DC24V控制器
-AC/DC電功率輸入（2-wire) only by user:
-內設控制功能
